[네트워크] 3-way / 4-way Handshake 란?

1. TCP 3-way Handshake 란?



TCP는 장치들 사이에 논리적인 접속을 성립(establish)하기 위하여 three-way handshake를 사용한다.



TCP 3 Way Handshake는 TCP/IP프로토콜을 이용해서 통신을 하는 응용프로그램이 데이터를 전송하기 전에

먼저 정확한 전송을 보장하기 위해 상대방 컴퓨터와 사전에 세션을 수립하는 과정을 의미한다..





Client > Server : TCP SYN

Server > Client : TCP SYN, ACK

Client > Server : TCP ACK



여기서 SYN은 'synchronize sequence numbers', 그리고 ACK는'acknowledgment' 의 약자이다.

이러한 절차는 TCP 접속을 성공적으로 성립하기 위하여 반드시 필요하다.





* TCP의 3-way Handshaking 역할



• 양쪽 모두 데이타를 전송할 준비가 되었다는 것을 보장하고, 실제로 데이타 전달이 시작하기전에

   한쪽이 다른 쪽이 준비되었다는 것을 알수 있도록 한다.



• 양쪽 모두 상대편에 대한 초기 순차일련변호를 얻을 수 있도록 한다.



https://seongonion.tistory.com/74

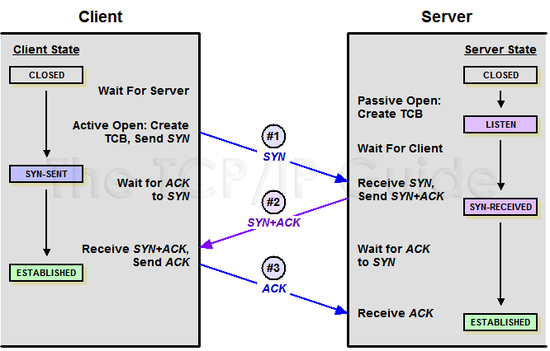

* TCP의 3-way Handshaking 과정

[STEP 1]

A클라이언트는 B서버에 접속을 요청하는 SYN 패킷을 보낸다.

이때 A클라이언트는 SYN 을 보내고 SYN/ACK 응답을 기다리는 SYN_SENT 상태, B서버는 Wait for Client 상태이다.



[STEP 2]

B서버는 SYN요청을 받고 A클라이언트에게 요청을 수락한다는 ACK 와 SYN flag 가 설정된 패킷을 발송하고

A가 다시 ACK으로 응답하기를 기다린다. 이때 B서버는 SYN_RECEIVED 상태가 된다.



[STEP 3]

A클라이언트는 B서버에게 ACK을 보내고 이후로부터는 연결이 이루어지고 데이터가 오가게 되는것이다.

이때의 B서버 상태가 ESTABLISHED 이다.

위와 같은 방식으로 통신하는것이 신뢰성 있는 연결을 맺어 준다는 TCP의 3 Way handshake 방식이다.





2. 4-way Handshaking



이번엔 4-way Handshaking 에 대하여 알아보겠습니다.



3-Way handshake는 TCP의 연결을 초기화 할 때 사용한다면,

4-Way handshake는 세션을 종료하기 위해 수행되는 절차입니다.





https://seongonion.tistory.com/74

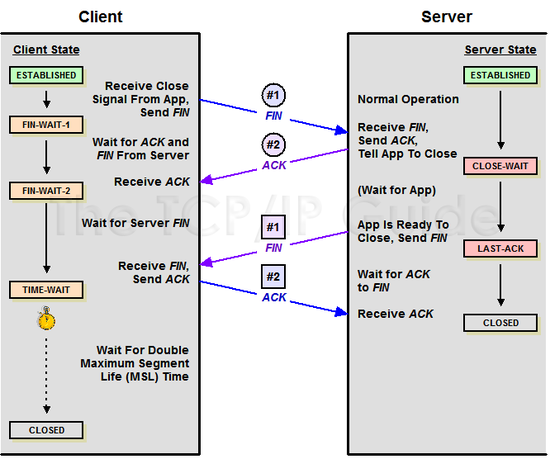

* TCP의 4-way Handshaking 과정



[STEP 1]

클라이언트가 연결을 종료하겠다는 FIN플래그를 전송한다. 이때 A클라이언트는  FIN-WAIT 상태가 된다.



[STEP 2]

B서버는 FIN플래그를 받고, 일단 확인메시지 ACK 보내고 자신의 통신이 끝날때까지 기다리는데 이 상태가

B서버의 CLOSE_WAIT상태다.



[STEP 3]

연결을 종료할 준비가 되면, 연결해지를 위한 준비가 되었음을 알리기 위해  클라이언트에게 FIN플래그를 전송한다. 이때 B서버의 상태는 LAST-ACK이다.



[STEP 4]

클라이언트는 해지준비가 되었다는 ACK를 확인했다는 메시지를 보낸다.

A클라이언트의 상태가 FIN-WAIT ->TIME-WAIT 으로 변경된다.



그런데 만약 "Server에서 FIN을 전송하기 전에 전송한 패킷이 Routing 지연이나 패킷 유실로 인한 재전송 등으로 인해 FIN패킷보다 늦게 도착하는 상황"이 발생한다면 어떻게 될까요?



Client에서 세션을 종료시킨 후 뒤늦게 도착하는 패킷이 있다면 이 패킷은 Drop되고 데이터는 유실될 것입니다.



A클라이언트는 이러한 현상에 대비하여 Client는 Server로부터 FIN을 수신하더라도 일정시간(디폴트 240초) 동안 세션을 남겨놓고 잉여 패킷을 기다리는 과정을 거치게 되는데 이 과정을 "TIME_WAIT" 라고 합니다. 일정시간이 지나면, 세션을 만료하고 연결을 종료시키며, "CLOSE" 상태로 변화합니다.
